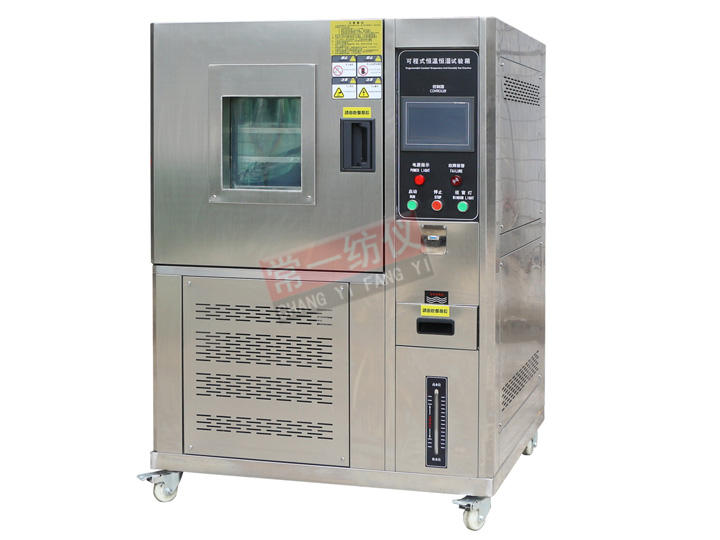

YG751D恒溫恒濕箱
【適用范圍】
本恒溫恒濕環境試驗箱能模擬各種溫濕度環境，適用于檢測電子、電器、食品、汽車、橡膠、塑料膠、金屬等產品，滿足GB/T 2423, GJB 150A1/4各種惡劣環境下的可靠性機穩定性能等參數，將給您提供預測和改進產品質量及可靠性的依據。
【符合標準】
GB 6529、ASTM D 1776、GB 11158 、GB 10589-89、IEC 60068-2-2.1974、GJB 150.3、GJB 150.4、GJB 150.9等標準。
【儀器特性】
1、采用5寸TEMI850彩觸摸屏畫面顯示直觀容易操作，歷史數據保存功能。
2、預約開關機功能,結束規劃設定,停電自動保存數據曲線等。
3、試驗結束待測品自動回常溫避免結霜結露保護機制。
4、采用伺服冷媒流量控制技術有效達到節能30%以上。
5、實驗循環進行，不影響沖擊時間。
6、采用純鋁翅片蒸發器，有效降低儲能時間和能量節省。
【技術參數】
【試驗箱尺寸】
1、工作室尺寸：400×400×500mm
2、外形尺寸： 1000×970×1450mm
【試驗箱性能】
1、解析精度：溫度±0.01℃；濕度±0.1%R.H
2、溫度范圍：﹣20℃～+150℃（可定制﹣40℃）
3、溫度波動度：±0.5℃
4、溫度均勻度：±2℃
6、升溫速率：2℃～5℃/min（從常溫升到高溫、非線性空載）
7、降溫速率：0.5℃～1.7℃/min（從常溫降到低溫、非線性空載）
8、濕度范圍：20%～98%R.H
9、濕度波動度：±2.0%R.H
10、濕度偏差：±2%
【加熱系統】
連續PID調節，使用交流接觸器作為加熱執行器，安全可靠，具有單獨的超溫保護系統。
【風道系統】
為保證較高的均勻度指標，試驗箱設有內部循環送風系統；工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置；用風機使箱空氣循環，當風機高速旋轉時，將工作室中空氣從下部吸入風道內，經加熱、制冷后從風道上方吹出，在工作室中與試品熱交換后的空氣再被吸入風道內，反復循環，從而達到溫度設定要求。
【控制系統】
1、溫度測量：Pt100鉑電阻。
2、濕度測量：Pt100鉑電阻干濕球法。
3、控制裝置：觸摸屏可編程溫濕度控制器TEMI850；可顯示設定參數，時間，加熱器，加濕器等工作同時具有試驗自動運行及PID參數自整定功能；僅需設定溫度就可實現制冷機的自動運行功能；控制系統使用智能化控制軟件系統，具備自動組合加熱，加濕等子系統的工況，從而保證在整個溫濕度范圍的高精度控制，達到節能降耗的目的；完善的檢測裝置能自動進行詳細的故障顯示，報警，如當試驗箱發生異常時，控制器自動顯示故障狀態。
4、屏幕顯示：設定溫濕度；實測溫濕度。
5、設定精度：1℃。
6、運行方式：恒定運行。
7、其它主要低壓電氣元器件均采用知名品牌產品：如施耐德交流接觸器、熱過載繼電器、歐姆龍小型中繼電器、德力西斷路器、灣凡宜水位浮子開關等。
【標準配置】
 |

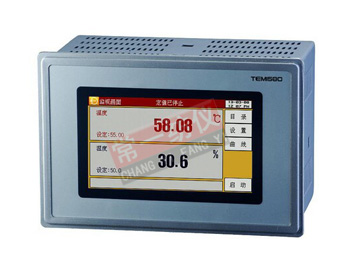

1)5寸彩色觸摸屏 2)兩種控制方式(定值/程式)0 3)傳感器類型：PT100傳感器(可選電子傳感器) 4)報警信號：4個DI外部故障報警 5)溫度測量范圍：﹣90.00℃～200.00℃ 6)濕度測量范圍：1.0%～100%RH，誤差±1%RH 界面語言類型：中文/英文 |
 |

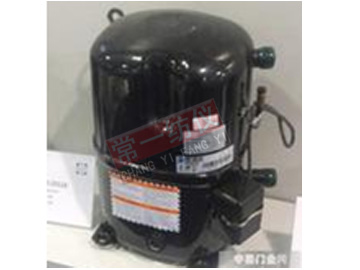

1)高能效能效比比目前市場上先進的活塞式壓縮機高12%。 2)杰出的可靠性運動部件少,軸向及徑向的泰康專利柔性設計提供了耐液擊和容忍雜質的能力。 3)內置電機斷路裝置能有效保護電機免受高溫及高電流之損壞。 4)低噪音/低排氣脈噪音值比活塞式壓縮機低5分貝以上。 5)簡化系統設計獨特的卸載啟動設計使單相壓縮機啟動時無需啟動電容/繼電器。 6)近100%的容積效率帶來超常的制熱能力。 7)泰康生產的壓縮機高效率、低轉差率的大體積F級絕緣電機，保證了壓縮機高制冷量、低功率消耗及運行安全性。 泰康壓縮機平衡設計，使壓縮機振動小、噪音低，運轉更為平穩。 |
 |

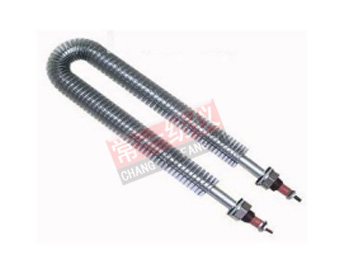

【不銹鋼翅片式電加熱管優勢】 散熱片（翅片式）加熱管與普通的加熱管相比，具有以下幾個優點： 1)翅片式管狀電熱管與普通光管相比散熱面積增加了2.5～4倍，則表面負荷比光管增加了2～3倍，由于散熱片電加熱器件的長度縮短，使將其本身的熱損失減小。 2)在與光管相同功率條件下，具有升溫快、熱效率高、使用壽命長等優點。 在有限的加熱裝置中，可容納超光管容量2～3倍的總功率，大大縮小了加熱裝置的體積，節約了用戶的成本。 |
 |

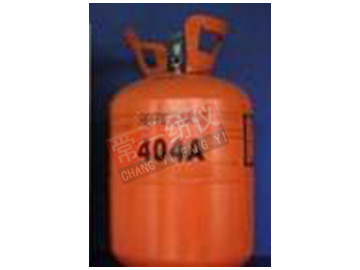

【物理性質】 1)組成成分：R-125/143A/134A 2)各成分質量比%：44/52/4 3)分 子 量：97.6 4)沸 點：101.3kpa℃～46.2 5)臨界溫度℃：72.1 6)臨界壓力：kpa 3728 7)飽和液體密度：25℃kg/m31044 8)比 熱：25℃KJ/（kg.k）1.54 9)破壞臭氧潛能值（ODP）：0 10)等壓蒸氣比熱：（Cp），30℃及101.3kPa［KJ/（kg·℃）］0.21 沸點下蒸發潛能：KJ/kg 200.1 |
 |

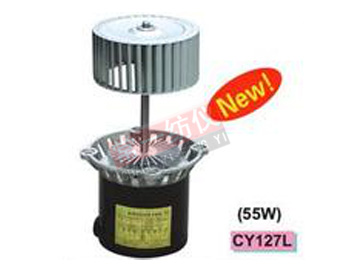

【風機特點】 1)風輪為多翼式，高速動平衡校正，風量大，噪音低。 2)風殼為精mi模具沖壓成型，電泳處理，外觀精美。 3)配備認證高效率馬達，直連式安裝，性能穩定。 4)出風口附帶方轉圓配件，安裝可多向角度調整。 5)風道優化設計，節能效果明顯。 6)風機可做特殊材質，可做無段變速等特殊性能處理。 風機匹配馬達可訂做異頻率或異電壓、交流或直流。 |
 |

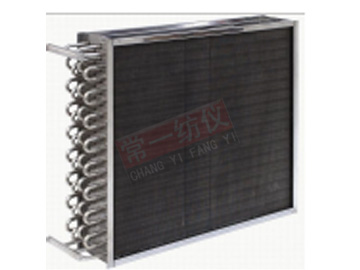

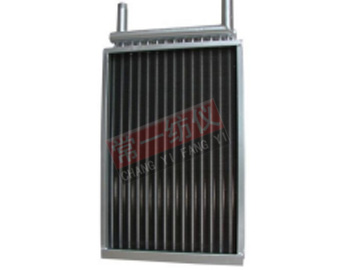

1)翅片類型：波紋片或者平片。 2)銅管采用高純度無縫紫銅管， 壽命長，不易破裂腐蝕。 3)盤管外框端板采用鋼板制作而成，強度高，耐腐蝕，裝配組合容易。 4)獨特的交叉管方式可保證整個盤管迎風面積分液均勻。 5)翅片與銅管經機械漲管或壓液壓漲管，確保接觸緊密，發揮換熱效果。 6)套片間距選擇性大，減少了低溫系統盤管積霜的影響。 7)盤管內回路依據設計流速需要 ，采用單、雙回流系統，水阻小， 熱交換性能好。 冷媒盤管經高溫加熱真空干燥作業，確保腔內無雜質水份存在。 |
 |

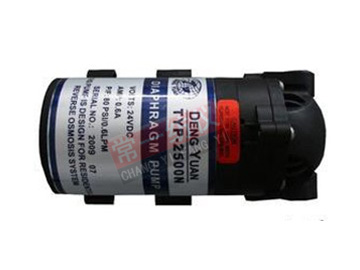

規 格：100加侖臺灣名牌鄧元水泵 家用純水機通用 輸入電壓：24VDC(直流) 工作電流：0.6AMP 工作壓力：125PSI 工作流量：0.85L/M 重 量：1.8kg 自吸距離：2M 體 積：18×10×10cm3 |
 |
【特 點】 采用3/8″銅管及麻點鋁片，經過機械脹管將鋁片與銅管緊密貼合，換熱效率高；產 品經過2.5MPa氣壓試驗檢漏，出廠并保留0.05MPa～0.1MPa的壓力；可使用于R22 、R134a、R404A等制冷工質，廣泛配套于各種氟利昂制冷設備中使用FN型冷凝器選用大功率、大風量、低轉速電機，且內置安裝，外形美觀、噪音小，可配套噪音較低的機組中使用；FNV型冷凝器迎風面大，換熱效果好，配用6極電機，噪音小；可配套于較大的冷凝機組中使用；可根據客戶要求設計各種型式風冷凝器。 |
【配置清單】
|
名 稱 |
品 牌 |
產 地 |
|
溫度控制器 |
TEMI850 |
韓國 |
|
電磁接觸器 |
臺安 |
臺灣 |
|
熱 繼電器 |
臺安 |
臺灣 |
|
固態繼電器 |
愛克斯 |
香港 |
|
中間繼電器 |
愛克斯 |
香港 |
|
傳 感 器 |
松啟 |
臺灣 |
|
時間繼電器 |
松菱 |
臺灣 |
|
無熔絲開關（空開） |
士林 |
臺灣 |
|
按鈕 開關 |
JinHongDa |
臺灣 |
|
液漲式氣體開關 |
RAINBOW |
韓國 |
|
馬 達 |
雨田 |
臺灣 |
|
風 輪 |
建煜 |
臺灣 |
|
壓 縮 機 |
泰康 |
法國 |
|
電 磁 閥 |
鷺宮 |
日本 |
|
干 燥 器 |
DANFOSS |
丹麥 |
|
冷 凝 器 |
中力 |
臺灣 |
|
蒸 發 器 |
中力 |
臺灣 |
|
加 熱 器 |
臺德 |
臺制 |
|
蜂 鳴 器 |
志豐 |
臺灣 |
|
冷凝器風機 |
馬爾 |
德國 |
|
制 冷 劑 |
杜邦 |
美國 |
|
冷 凍 油 |
SUN |
美國 |
|
熒光燈鎮流器 |
OSRAM |
德國 |
|
換 熱 器 |
ALFA LAVAL |
瑞士 |
-
